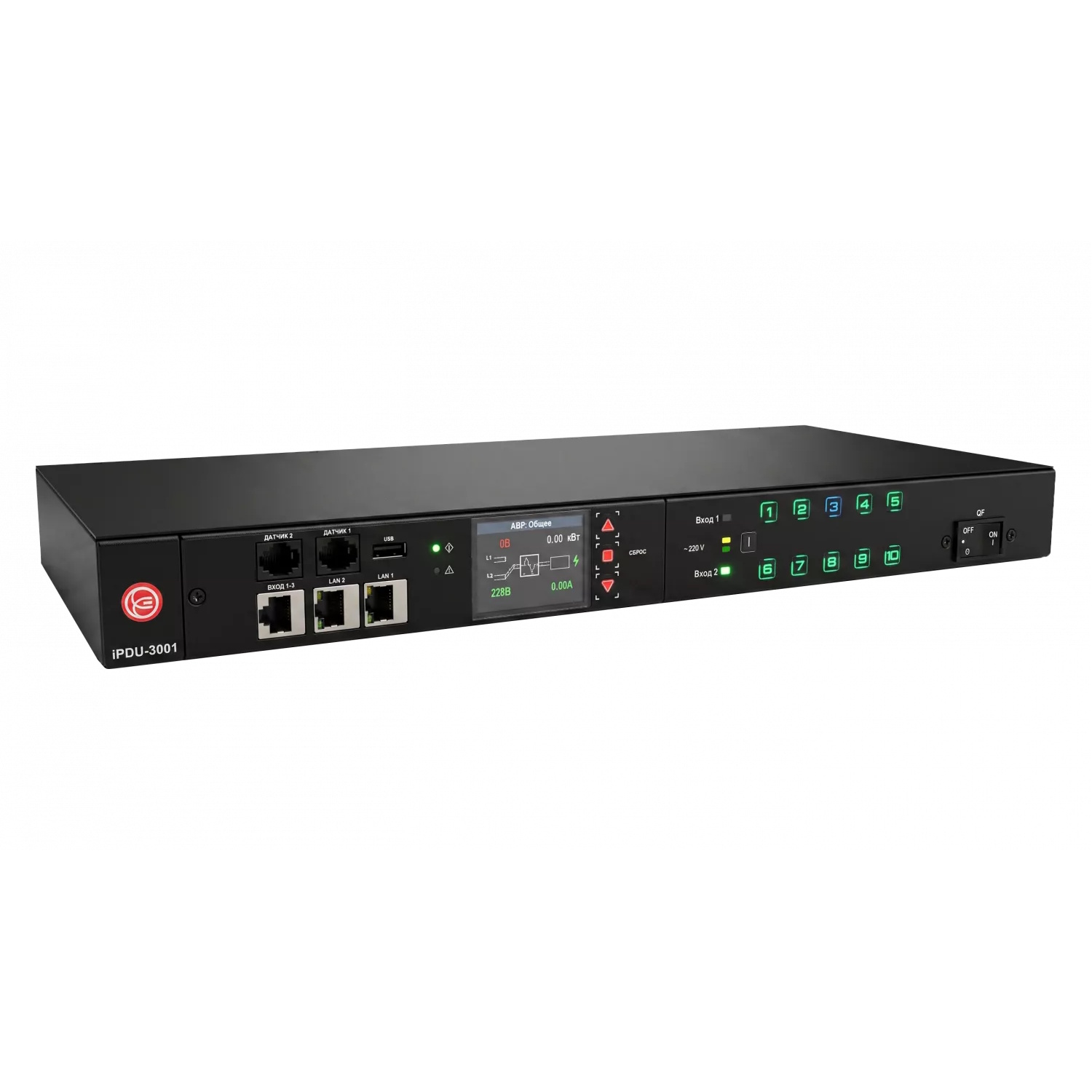

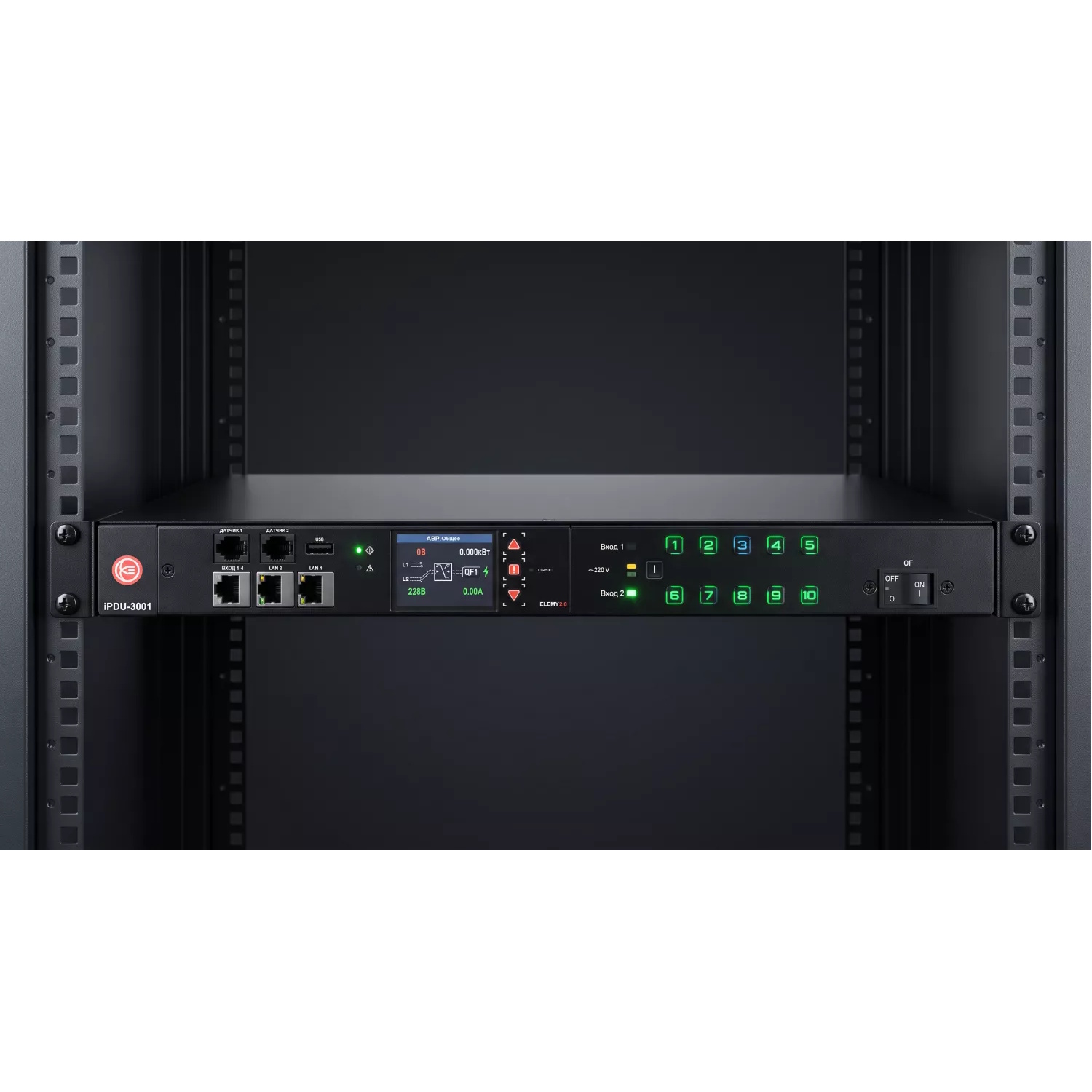

ELEMY iPDU-3001: Managed PDU+ATS, 1U, 230V, 16А, in (2) C20, out (10) C13, SNMP v3, HTTPS

ELEMY iPDU-3001: Managed PDU+ATS, 1U, 230V, 16А, in (2) C20, out (10) C13, SNMP v3, HTTPS от российского производителя ELEMY — это уникальное решение, объединяющее функции Managed PDU (управление и мониторинг каждой розетки) и автоматического ввода резерва (АВР/ATS).

В отличие от стандартных PDU, iPDU-3001 подключается к двум независимым источникам питания и при пропадании или ухудшении качества электроэнергии на одном вводе автоматически (всего за 10-12 мс) переключает нагрузку на другой без прерывания питания подключенного оборудования. Это идеальное решение для ответственного оборудования с одним блоком питания, а также для использования в качестве аварийного байпаса для ИБП.

Устройство разработано и производится в России, что гарантирует независимость от импорта, соответствие требованиям импортозамещения и прямую техническую поддержку от разработчика.

Рекомендуем ознакомиться со статьями:

• Российский аналог блоков распределения питания ELEMY iPDU на зарубежного конкурента APC METERED RACK PDU, APC SWITCHED RACK PDU и APC MANAGED RACK PDU
• Новые линейки ELEMY iPDU интеллектуальных блоков распределения питания (сравнительная таблица)

Ключевые функции ELEMY iPDU-3001

1. Автоматический ввод резерва (АВР / ATS): подключение к двум независимым вводам 220/230В.

• Автоматическое переключение при пропадании или ухудшении качества питания без прерывания нагрузки.
• Два режима переключения (плавный и быстрый), настройка приоритетного ввода.

2. Управление и мониторинг каждой розетки:

• Удаленное включение/отключение каждой розетки по команде или сценарию.
• Измерение параметров по каждой розетке и суммарно: напряжение, ток, активная/реактивная/полная мощность, коэффициент мощности, учет электроэнергии.
• Настройка уставок и оповещение при превышении пределов по току, мощности, напряжению.

3. Безопасность и надежность

• Гидравлические автоматические выключатели — стабильность характеристик защиты в широком диапазоне температур.
• Защита от случайного отключения автомата.
• Плавный запуск — последовательное включение розеток для снижения пусковых токов.

4. Удаленный мониторинг и управление

• 2 порта Ethernet (1 Гбит/с + 100 Мбит/с) с режимом коммутатора для каскадного подключения.
• Поддержка SNMP v.1/2/3, HTTPS, HTTP, NTP, SMTP.
• Цветной ЖК-дисплей 2,2″ для локального контроля параметров и состояния.
• Подключение внешних датчиков: до 2 цифровых датчиков DWS (температура/влажность) и 4 дискретных входа «сухой контакт».

Основные сведения о серии ELEMY iPDU-3000

Интеллектуальные электронно-механические устройства дистрибуции электропитания типа iPDU (далее по тексту: блок распределения питания или БРП) – микропроцессорное устройство, предназначенное для распределения питания по потребителям и мониторинга параметров электрической энергии, подаваемой к потребителям. Устройства серии 3000 могут иметь в своем составе быстродействующий АВР (переключатель стоечный). В этом случае, прибор не только распределяет энергию по розеткам, установленным в корпусе прибора, управляет ими и мониторит их состояние, но и резервирует питание потребителя от двух источников. Выходные розетки защищены общим автоматическим выключателем.

Серия БРП iPDU-3000 это однофазная модификация с максимально возможным током нагрузки 32А на фазу и мониторингом по сети Ethernet. Совмещает в себе функционал приборов типа ATS и iPDU с порозеточным мониторингом и управлением. Предназначена для работы в сетях переменного тока с номинальным значением напряжения 220В ±10% или 230В ±10%.

Серия БРП iPDU-3000 – приборы с модулем мониторинга на платформе Elemy 2.0, с поддержкой протоколов SNMP v.3 и HTTPS. Имеют до 2-х портов Ethernet и поддерживают соединение по сети на скорости до 1Gb/s. Могут обеспечивать возможности мониторинга окружающей среды с дополнительными внешними датчиками.

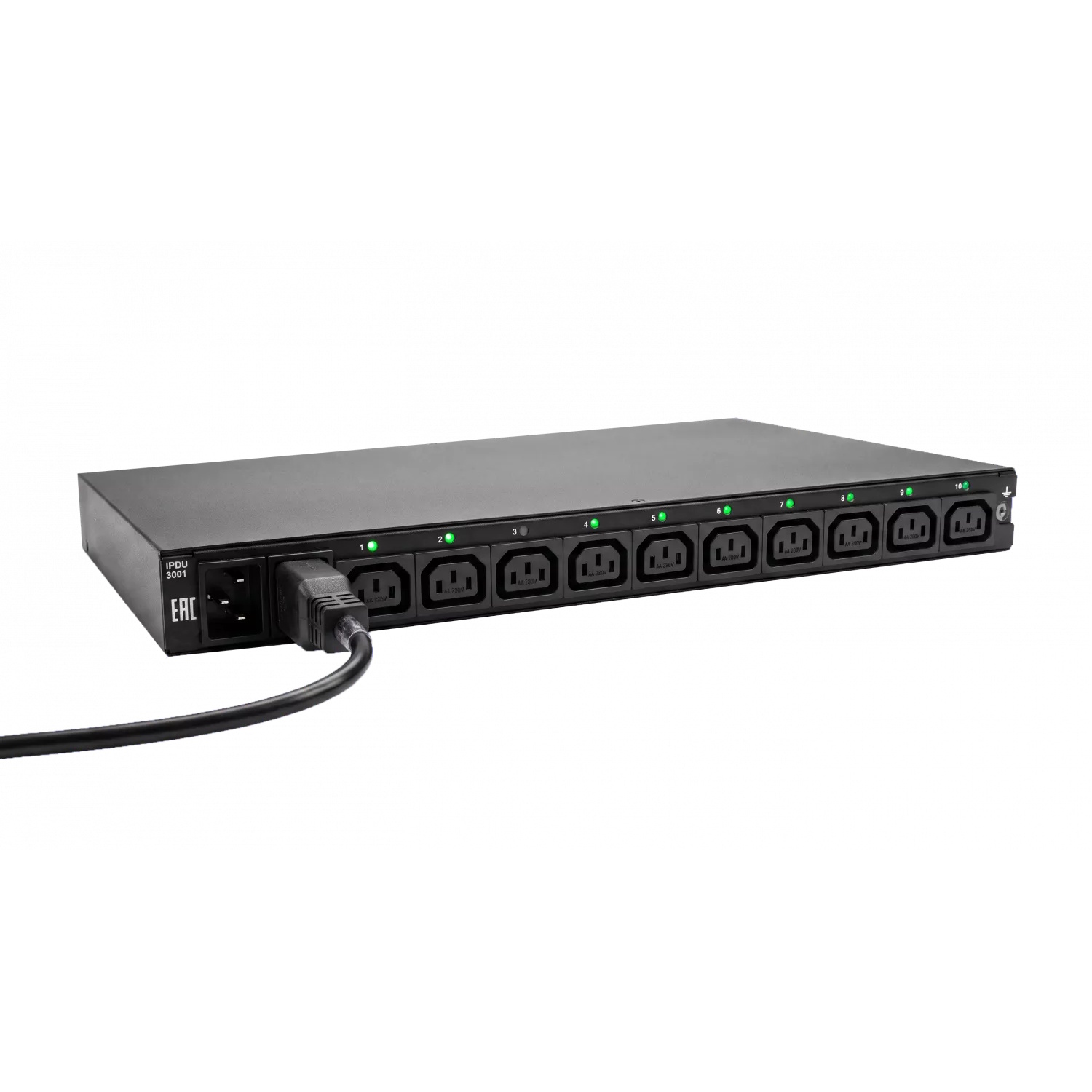

Функционал прибора в части распределения питания по потребителям (iPDU) включает в себя возможности мониторинга состояния и управления по каждой розетке. Розетки подключаются с помощью реле к источнику питания через общий автоматический выключатель. Каждая розетка имеет свой измерительно-учетный узел.

В части мониторинга осуществляется измерение, контроль и передача информации в SCADA-систему следующих параметров:

1. Напряжения источника питания;
2. Частоту напряжения источника питания;
3. Ток, потребляемый нагрузкой по каждой розетке и суммарно по прибору;
4. Полную, активную и реактивную мощность, потребляемую по каждой розетке и суммарно по прибору;
5. Коэффициент мощности (PF) по каждой розетке;
6. Учет потребленной активной и реактивной электроэнергии по каждой розетке и суммарно по прибору;
7. Состояние розетки (включена/отключена, нагружена/не нагружена, малая мощность/перегрузка, таймаут до включения, запрет использования).

В части управления предоставляются возможности:

1. Удаленного управления розеткой (включение/отключение, запуск сценария);
2. Плавная загрузка сети последовательным включением розеток;

Включение розеток по заданному пользователем сценарию;

Функционал прибора в части предупреждения развития нештатных ситуаций включает в себя возможность настройки уставок контролируемых параметров и получение пользователем сообщений о нарушениях установленных пределов.

Пользователю доступны:

1. Настройка уставок и необходимости оповещения по напряжению питания;
2. Настройка уставок и необходимости оповещения по потребляемой мощности (минимум и максимум по каждой розетке);
3. Контроль уставки и оповещение при превышении максимально допустимой потребляемой мощности (по прибору);
4. Контроль уставки и оповещение при превышении максимально допустимой потребляемой мощности (по каждой розетке);

Функционал прибора в части стандартного функционала мониторинга позволяет дополнительно подключить и контролировать внешние датчики.

К модулю управления устройства могут быть подключены до двух цифровых датчиков из линейки DWS компании Elemy, а также до 4-х внешних датчиков типа «сухой контакт». В приборе предусмотрена возможность настройки уставок значений температуры, влажности и потребляемой мощности для дополнительной сигнализации о нештатных условиях.

Сигнализация предусмотрена в виде индикации на приборе и отправки сообщений (трапов или событий) в систему мониторинга.

Функционал прибора в части резервирования питания от двух вводов (функция ATS) позволяет организовать резервирование питания ответственного оборудования с одним входом (блоком) питания. Прибор в данной модели имеет два входа подключаемых к двум независимым источникам переменного тока с номинальным напряжением 220В ±10% или 230В ±10%.

В модели предусмотрена возможность цифровой настройки уставок, выбор двух режимов переключения (изменяются пользователем) – плавный и быстрый, возможность изменения приоритетного ввода. Управление производится с передней панели прибора или через Web-интерфейс. Локальное управление с панели может быть заблокировано администратором.

Прибор обеспечивает надежное питание потребителя (подключенного оборудования) от одного из двух источников напряжения, защищает оборудование от выхода из строя по причине понижения или повышения напряжение на любом источнике сверх допустимого для потребителя.

Может быть использован в качестве аварийного автоматического байпаса для источника бесперебойного питания. Рекомендуется применять ИБП типа On-Line. Переключения на батарею других типов ИБП сопровождаются перерывом питания нагрузки, при этом ATS воспринимает этот перерыв как пропадание ввода и переключится на резервный ввод. Так же вероятны переключения при работе на входе АВРа релейных стабилизаторов, в том числе в составе линейно-интерактивных ИБП.

Другие особенности приборов серии iPDU-3000. В устройстве применяются автоматические выключатели с гидравлическим замедлением, что обеспечивает стабильные характеристики защиты в широком диапазоне температур эксплуатации.

Возможен локальный контроль положения автомата визуально, по положению рокера и индикации на дисплее модуля управления. Имеется защита от случайного отключения автомата по неосторожности.

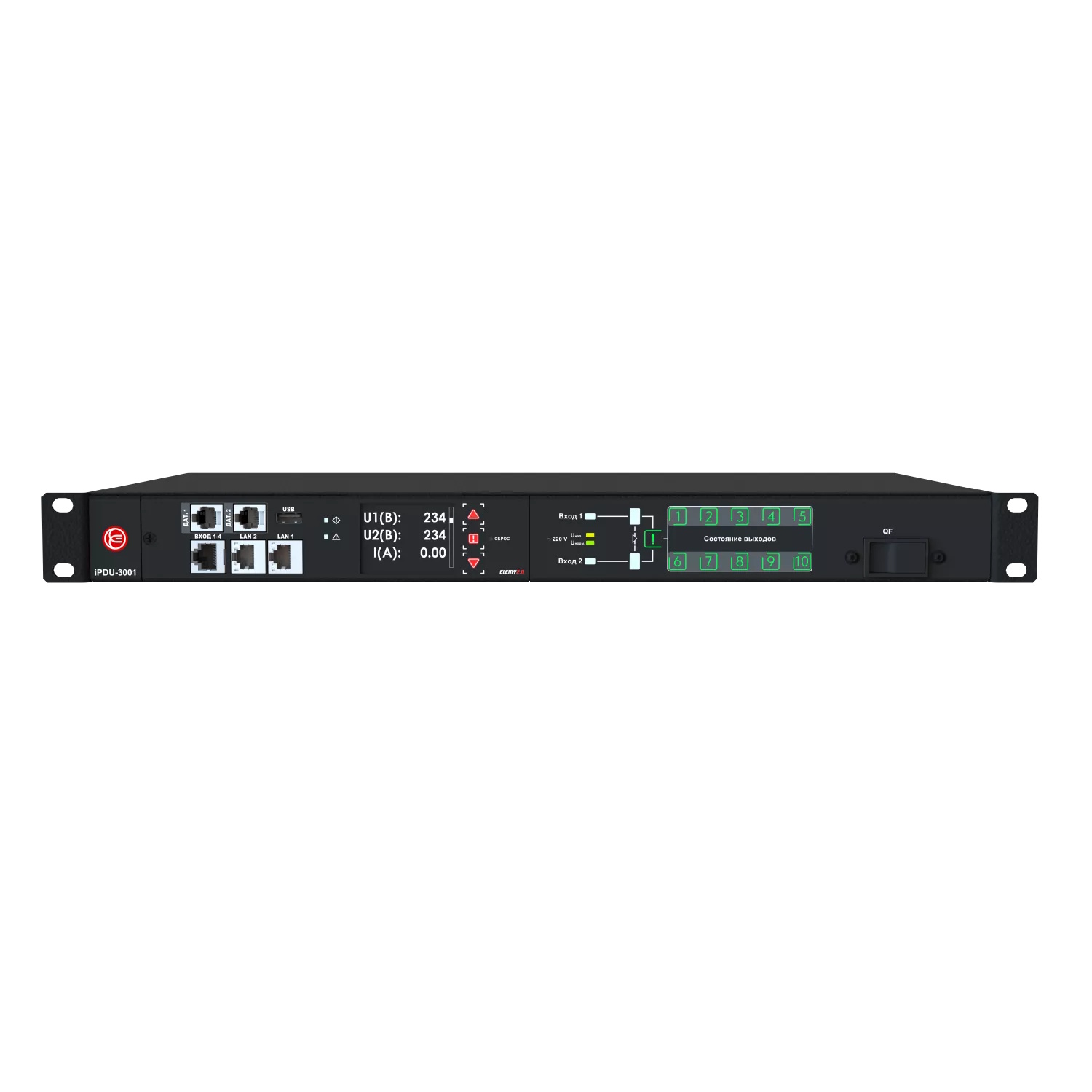

Режим нормальной работы и наличие активных аварий визуально контролируется при помощи соответствующих светодиодных индикаторов на панели управления и на цветном дисплее.

На дисплее можно посмотреть в реальном времени показания измерительных узлов и датчиков, текущие настройки прибора, наличие событий и их актуальность.

Рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами.

Расшифровка обозначения моделей прибора

Серия имеет обозначение iPDU-3XYZ

где:

iPDU – общепринятое обозначение интеллектуальных распределительных панелей (Intelligent Power Distribution Unit).

3 – серия приборов iPDU производства компании.

X – возможности прибора в части мониторинга. Возможные варианты:

0 – стандартный функционал с контролем датчиков DWS и контактов.

Y – функция ATS и максимальный ток прибора. Возможны варианты:

• • • • 0 – с функцией ATS на максимальный ток 16А;
      • 1 – без функции ATS на максимальный ток 16А;
      • 2 – с функцией ATS на максимальный ток 32А;
      • 3 – без функции ATS на максимальный ток 32А.

Z – Розетки подключения нагрузки. Возможны варианты:

• • • • • • 1 – розетки типа C13 без фиксатора кабеля 10 штук;
          • 2 – розетки типа C13 с фиксатором кабеля 10 штук.
