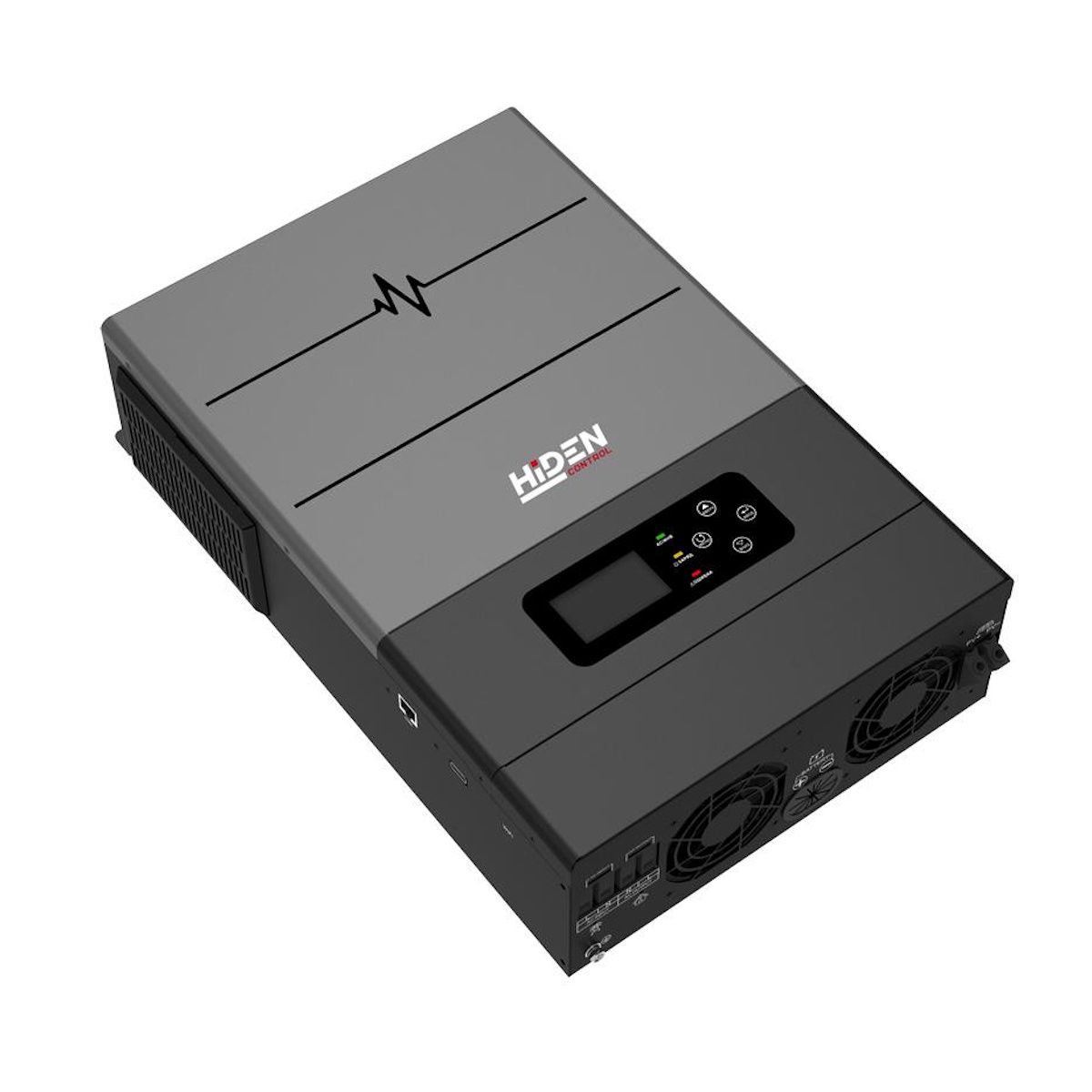

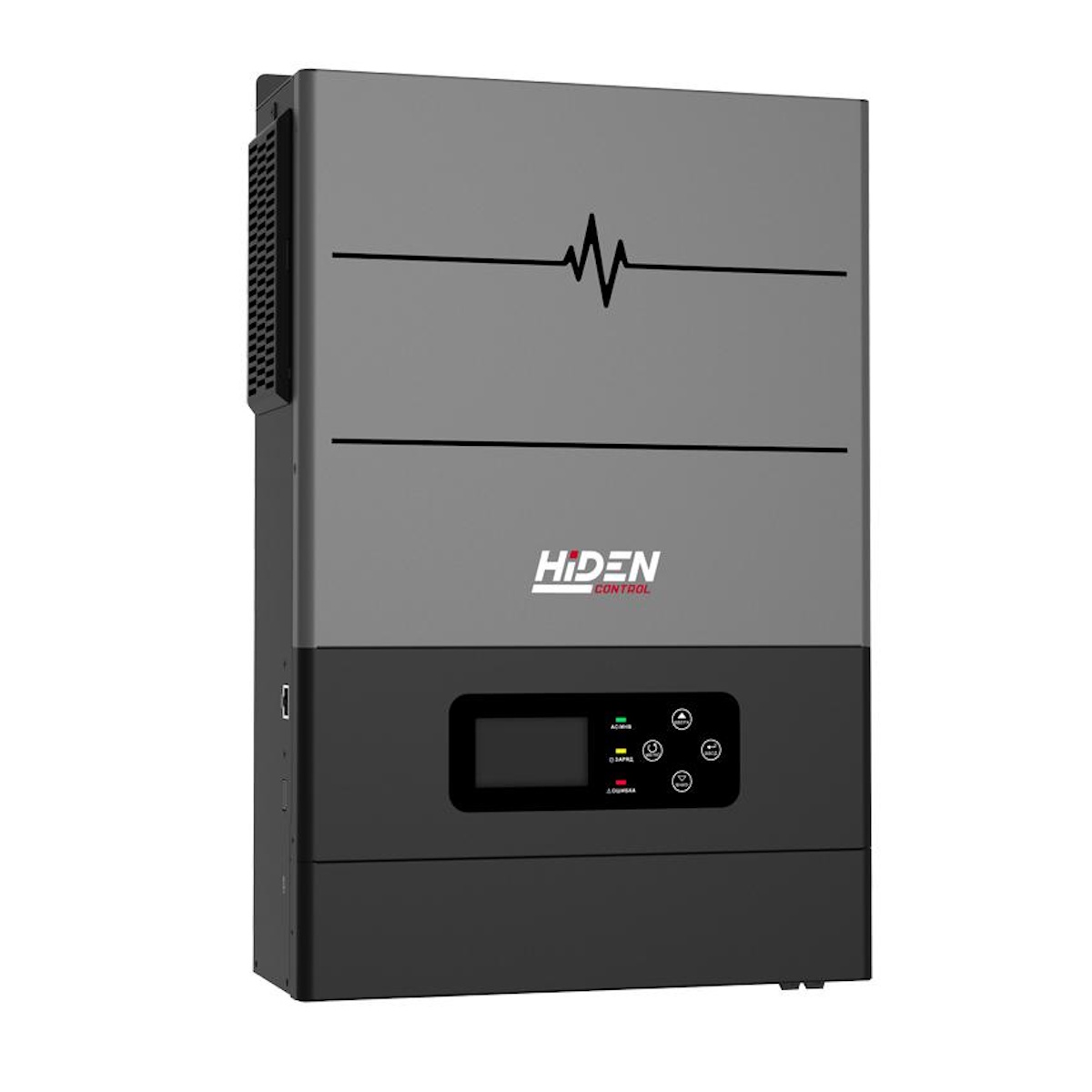

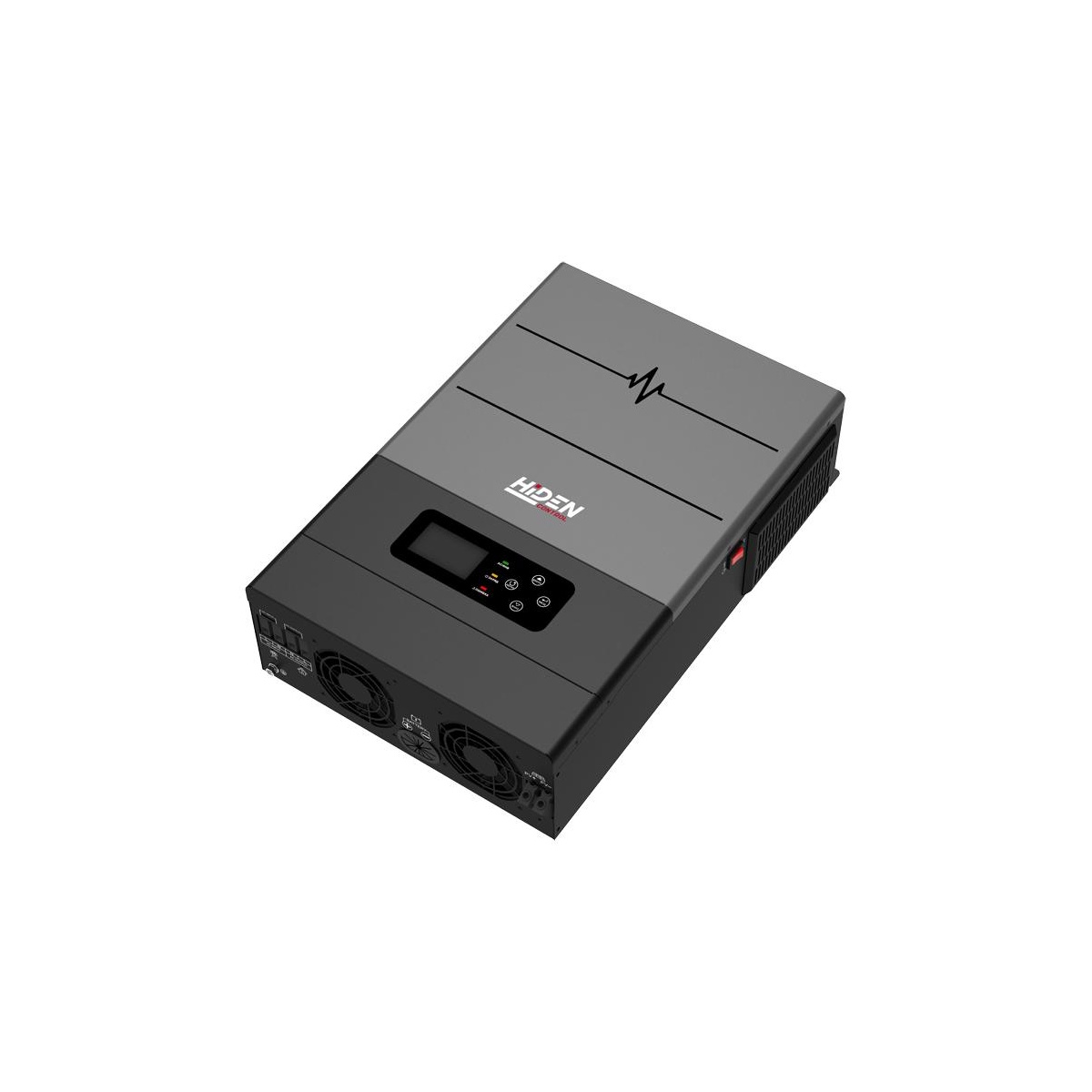

ИБП Hiden Control HS20-3624PRO HV

ИБП Hiden Control HS20-3624PRO HV представляет собой надёжный многофункциональный источник бесперебойного питания (ИБП), объединяющий функции инвертора, зарядного устройства, солнечного контроллера для обеспечения бесперебойного энергоснабжения в максимально компактном формате. Информативный LCD-дисплей с панелью управления предоставляет простой и понятный интерфейс для лёгкого доступа к различным настройкам (ток заряда аккумуляторных батарей (АКБ), напряжение заряда АКБ на разных стадиях, приоритет работы солнечного контроллера и зарядного устройства, частота, система оповещения и др.).

Все ИБП HIDEN CONTROL

Сферы применения ИБП HIDEN CONTROL HS20-3624PRO HV

• Телекоммуникационное оборудование;
• Роутеры, видеонаблюдение, системы связи;
• Циркуляционные насосы;
• Системы освещения;
• Бытовые электроприборы.

Особенности ИБП HIDEN CONTROL HS20-3624PRO HV

• Чистое синусоидальное напряжение инвертора;
• Функция «холодного» старта от батареи, без сети;
• Настраиваемый ток заряда от сети и от солнечной энергии;
• Интеллектуальный трёхстадийный алгоритм зарядки;
• Уверенная работа с сетью в широком диапазоне напряжений;
• Совместимость с сетевым напряжением или генератором;
• Настраиваемый зарядный ток АКБ в зависимости от области применения через настройки на LCD-дисплее;
• Настраиваемый приоритет АС / солнечного зарядного устройства через настройки на LCD-дисплее;
• Автоматический перезапуск при восстановлении сети переменного тока;
• Защита от перегрузки, перегрева и короткого замыкания;
• Интеллектуальное зарядное устройство для оптимизации работы АКБ;
• Связь с системой управления АКБ (BMS);
• 2 года гарантии.

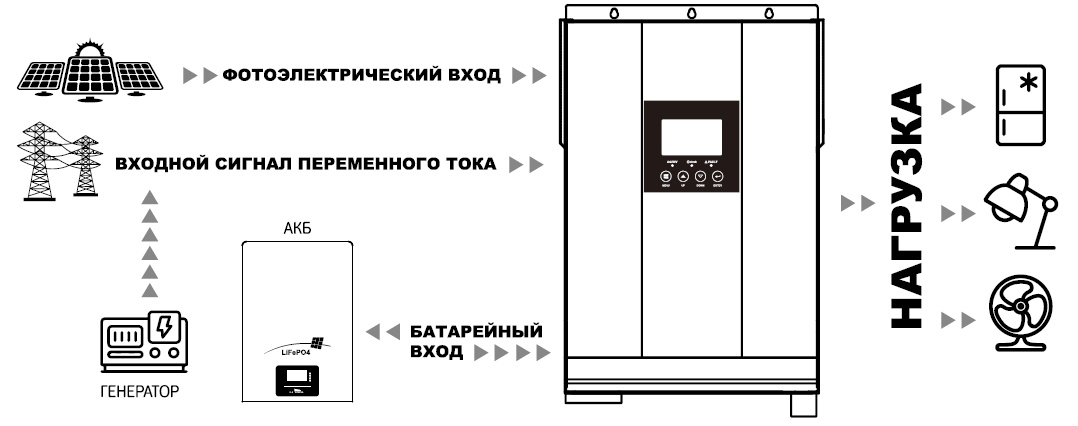

Базовая архитектура системы ИБП HIDEN CONTROL HS20-3624PRO HV

Иллюстрация ниже отображает типичное применение. Также изображена возможность работы с внешними системами:

• генератор или электросеть;
• PV-модули (опция).

Данный инвертор обеспечивает питание всех типов бытовых и офисных приборов, включая электродвигательные устройства (люминесцентные лампы, вентиляторы, холодильники и кондиционеры).

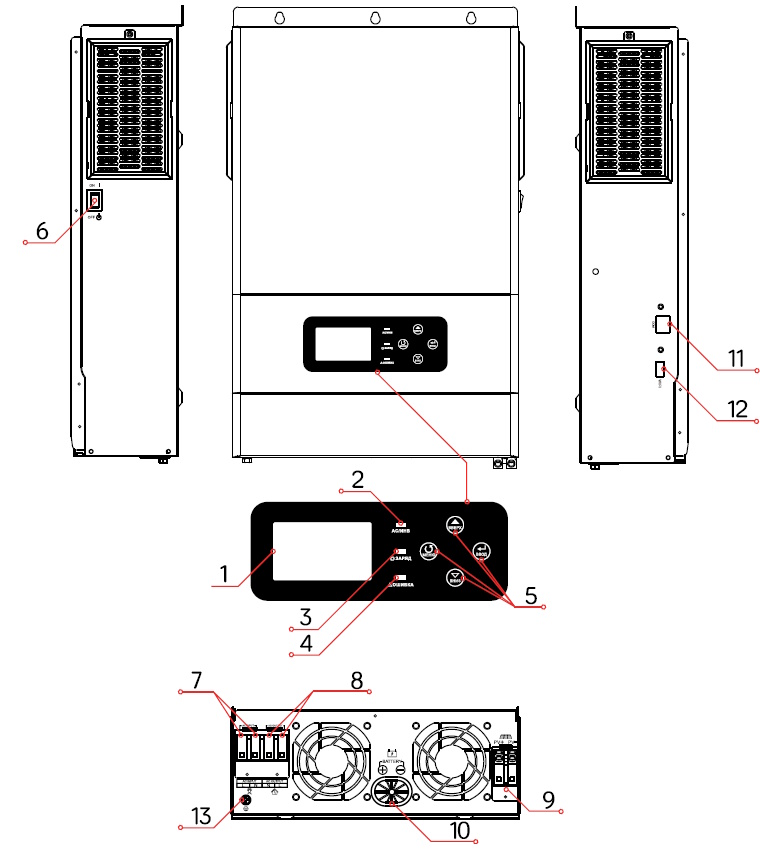

Внешний вид ИБП HIDEN CONTROL HS20-3624PRO HV

Где:

1. LCD-дисплей
2. Индикатор состояния
3. Индикатор заряда/разряда
4. Индикатор неисправности
5. Кнопки функций
6. Переключатель питания ВКЛ/ВЫКЛ
7. Вход переменного тока (АС)
8. Выход переменного тока (АС)
9. Вход PV (для солнечных панелей)
10. Батарейный вход
11. Предохранитель
12. Порт RS-485, порт связи
13. Заземление

Установка и монтаж устройства HS20-3624PRO HV

Предупреждение. Для безопасной эксплуатации необходимо установить отдельное DC-устройство защиты от перегрузки по току или отключающее устройство между АКБ и устройством. Используйте рекомендуемые данным РЭ значения тока.

Внимание! Все работы должны производиться квалифицированным персоналом.

Внимание! Используйте достаточное сечение кабеля (см. таблицу).

Рекомендуемые размеры кабеля и клемм для АКБ.

Соблюдайте указанные ниже этапы при подключении АКБ:

Шаг 1. Соберите кольцевой наконечник АКБ на основе рекомендованных размеров кабеля и клемм.

Шаг 2. Подключите все блоки АКБ согласно схеме, указанной ниже. Ёмкость АКБ на моделях 3624PRO HV и 4024PRO HV  (поддерживают систему 24VDC) не должна быть менее 100Ач, а на модели 6048PRO HV — не менее 200Ач.

Шаг 3. Вставьте кольцевой наконечник АКБ в разъём АКБ устройства, плотно затяните (момент 2~3Нм). Проверьте полярность подключения на АКБ и устройстве.

Предупреждение: Опасность поражения электрическим током. Из-за высокого напряжения батарейного блока, будьте предельно внимательны при подключении.

Внимание! Не помещайте посторонние предметы между клемм АКБ и кольцевым наконечником: это может привести к резкому перегреву и взрыву.

Внимание! Не покрывайте клеммы антикоррозийными средствами. Контакт должен быть максимально плотным.

Внимание! Перед финальным включением АКБ убедитесь, что батарейный плюс (+) подключен к DC (+), а минус (-) — к DC (-)
