Адаптер питания PSense PW

Адаптер питания PSense PW предназначен для использования в составе устройств iNode-PSense V3 или iNode-PSense (5A) V3 и модулей расширения iNode-PM3 или iNode-PM3 (5A).

Адаптер предназначен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями в длительном (непрерывном) режиме работы в условиях воздействия:

• температуры окружающего воздуха от 233 до 323 К (от -40 до 50 °С);
• относительной влажности воздуха не более 80 % при температуре не выше 298 К (25 °С);
• атмосферного давления от 60 до 106,7 кПа (от 450 до 800 мм рт. ст.);
• атмосферы типа II по ГОСТ 15150–69;
• механических факторов внешней среды по группе М1 ГОСТ 17516.1–90.

Степень защиты разветвителя от проникновения посторонних тел и воды – IP20 по ГОСТ 14254–96. Окружающая среда не должна содержать токопроводящей пыли и химически активных веществ.

Рекомендуем ознакомиться со статьями:

• Изучаем iNode-PSense — мониторинг электропитания с поддержкой SNMP, XML, JSON, WEB для интеграции в различные системы
• Как правильно подобрать трансформаторы тока для iNode-PSense?

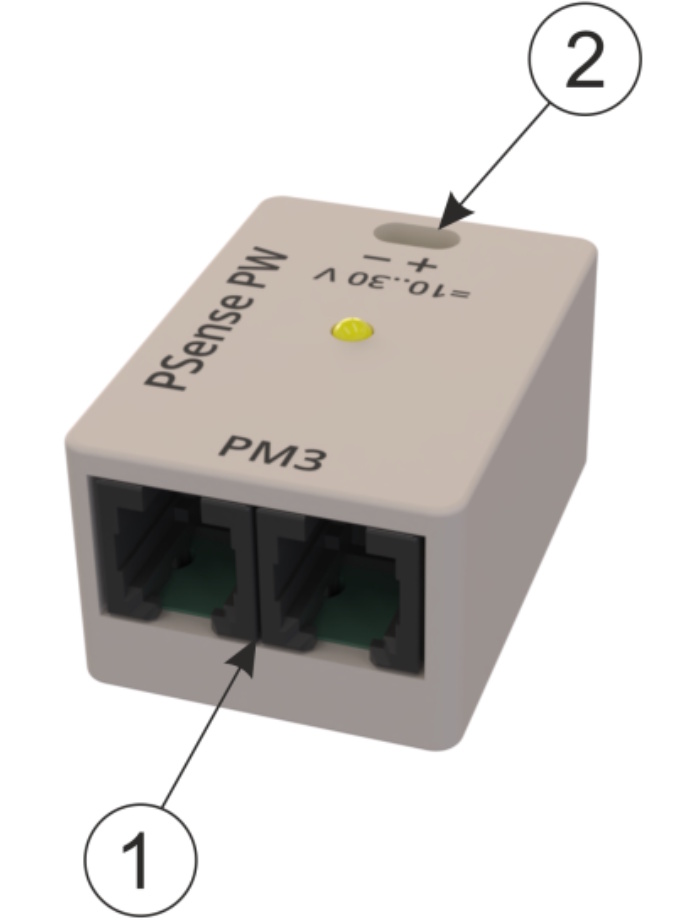

Внешний вид и назначение органов подключения PSense PW

Где:

1. – Разъемы “PM3”, предназначенные для подключения адаптера к устройству iNode-PSense V3 или iNode-PSense (5A) V3;
2. – Клеммный блок подключения напряжения электропитания.

Сечение подключаемых проводников: 0,2-1,0 мм2;

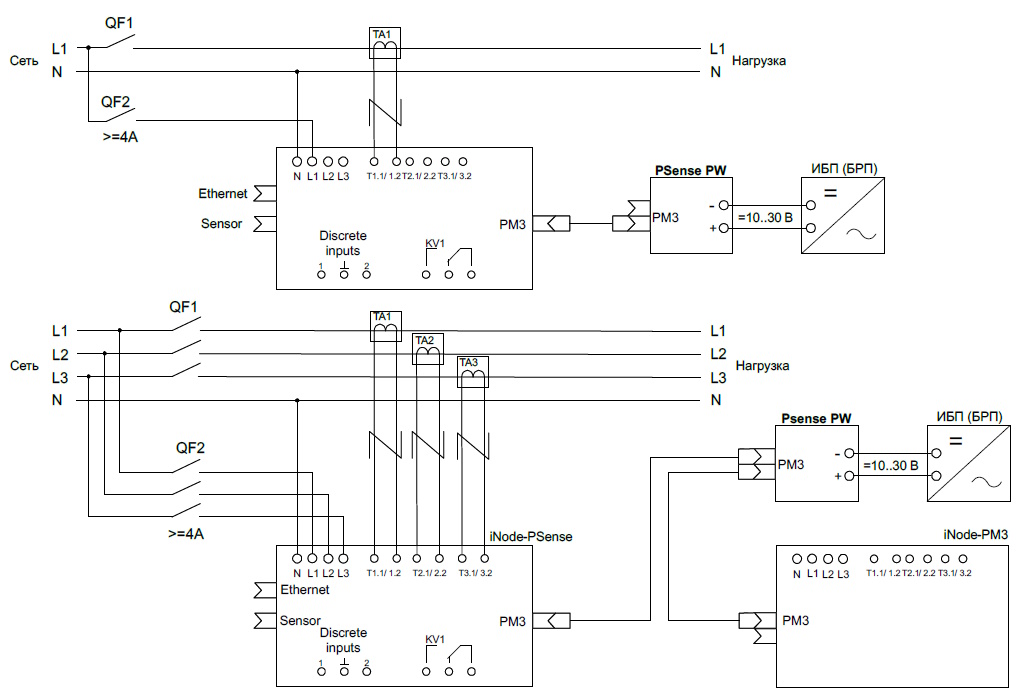

Структурные схемы подключения адаптера представлены на рисунке 3.

Работа адаптера

1 Распакуйте адаптер, проверьте комплектность согласно разделу 2 настоящего паспорта.

2 Убедитесь, что адаптер не поврежден во время транспортирования. Выдержите адаптер не менее 2 ч при температуре (25 ± 5) °С, если он длительное время находился в условиях воздействия отрицательных температур.

3 Установите адаптер в специально отведенное для него место.

4 Подключите к клеммному блоку адаптера источник бесперебойного электропитания постоянного тока или иной блок питания, обеспечивающий резервное электропитание при отсутствии контролируемого напряжения. Клеммный блок адаптера допускает подключение проводников сечением 0,2-1,0 мм2 .

ВНИМАНИЕ!  Мощность используемого блока питания не должна быть менее 20 Вт.

5 Подключите шлейф RJ-9 (4P4C) к разъему “PM3” адаптера (см. рисунки 1, 2) и к устройству iNode-PSense V3 (или к модулю расширения iNode-PM3).

ВНИМАНИЕ!  При использовании устройства iNode-PSense V3 с несколькими модулями расширения iNode-PM3, подключайте адаптер максимально близко к устройству iNode-PSense.
