  • Переключение между вводами происходит за 6-10 мс;
  • Повышенная отказоустойчивость: 2 блока питания;
  • Мониторинг: Отсутствует;
  • Номинальный ток: 16А;
  • Номинальное напряжение: 230В;
  • Подключение вводов: (2) C20;
  • Подключение нагрузки: (12) C13;
  • Гарантия: 2 года.

Цена: 60000 ₽ с НДС

ELEMY ATS-1603 электронно-механическое устройство автоматического ввода резерва предназначен для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности, от двух независимых источников переменного тока с номинальным напряжением 220-230В.

Рекомендуем ознакомиться со статьей: Российские аналоги ELEMY АВР на зарубежных конкурентов АВР APC и Eaton

Устройство аналогично по функционалу и назначению приборам, именуемым в проектной и другой подобной документации – «стоечный переключатель нагрузки». Время перерыва питания нагрузки, в момент переключения на резервный источник питания, составляет менее 10мс.

АВР предназначен для питания ответственных нагрузок и рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами.

АВР имеет фиксированные уставки напряжения, при которых необходимо выполнить автоматический переход на питание оборудования на резервный ввод. Уставки определяются как среднеквадратическое значение напряжение (TrueRMS).

АВР относится к классу электронно-механических устройств управления питанием. Анализ входных напряжений и управление работой АВР осуществляется электроникой на базе программируемого микроконтроллера, переключение нагрузки производится в заданный контроллером момент при помощи механических контактов силовых реле. Переключение производится по двум полюсам, фазный и нулевой проводники разных сетей первого и второго вводов не объединяются в схеме устройства.

Питание внутренних систем АВР производится от питающих нагрузку вводов. Устройство имеет два независимых блока питания, без повреждения переносит кратковременные повышения напряжения в сети питания до 300В (СКЗ). АВР не имеет встроенных или возможности подключения внешних источников резервного питания.

АВР переключает цепи питания нагрузки на резервный ввод в случаях повышения или понижения напряжения на основном вводе и выход его за уставки, а также при полном пропадании напряжения, тем самым защищая нагрузку и от повреждений, и от перерывов в работе.

Выходная цепь АВР защищена автоматическим тепловым выключателем, а также защитой от импульсных перенапряжений (варистор).

АВР имеет возможность выбора пользователем приоритетного ввода питания нагрузки.

Наименование устройства содержит в себе сокращенное название устройства АВР в транскрипции – ATS (Automatic Transfer Switch) и порядковый номер устройства 1603.

Прибор не укомплектован кабелями подключения. Необходимо применять кабели с характеристиками не хуже указанных в п. 2 данного руководства.

Конфигурации ELEMY ATS-160X

Модель
Номинальный ток
Подключение вводов
Подключение нагрузки
Мониторинг
8А (2) C14 (6) Schuko —-
ATS-1602-C (7) C13
ATS-1603 16А (2) C20 (12) C13 —-

Основные преимущества устройства ELEMY ATS-1603

  1. Увеличенная мощность (16А ) и максимальная емкость розеток (12) C13.
  2. Переключение между вводами происходит за 6-10 мс.
  3. Повышенная отказоустойчивость: 2 блока питания.
  4. Низкая чувствительность к всплескам напряжения, а также форме и частоте напряжения на вводах.
  5. Защита от перегрузки и короткого замыкания; выходы защищены термопредохранителем.
  6. Фиксированные уставки переключения: при понижении напряжения ниже 180 В, при повышении напряжения выше 250 В.
  7. Мнемосхема и наглядная световая индикация.
  8. Гарантия – 2 года.

Техническое описание ELEMY ATS-1603

Блок розеток с электронным АВР ATS-1603 представляет собой сложный электронный прибор, спроектированный на базе программируемого микроконтроллера.

Прибор обеспечивает питание нагрузки от качественного источника электропитания путем измерения и анализа параметров входного напряжения и принимая решение о необходимости переключения питания нагрузки на ввод с входным напряжением, соответствующим установленной норме.

Прибор имеет индикацию режимов работы и органы управления, выведенные на лицевую панель. Внешний вид прибора со стороны лицевой панели с расположенными на ней органами индикации и управления приведен на Рисунке 1.

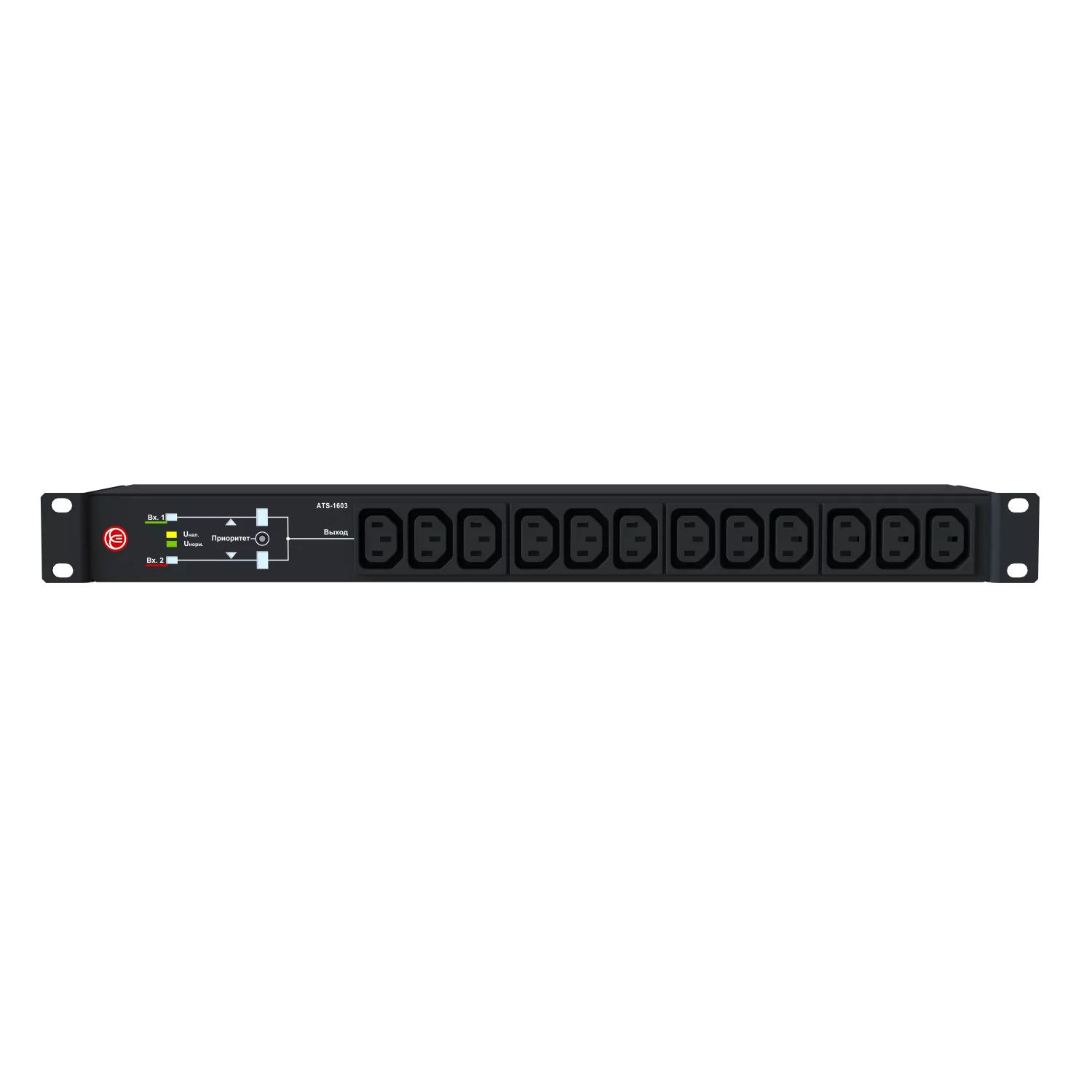

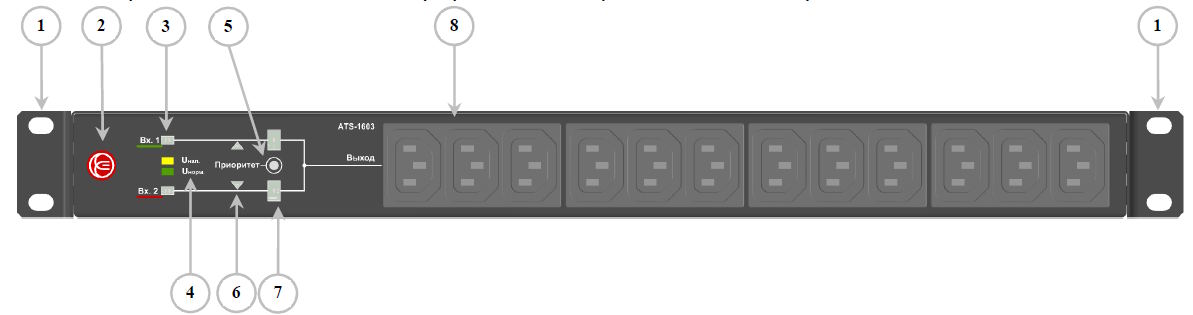

Рисунок 1. Электронно-механический АВР ATS-1603, передняя панель.
Рисунок 1. Электронно-механический АВР ATS-1603, передняя панель.

Где:

  1. – съемный кронштейн крепления с регулировкой глубины установки;
  2. – логотип организации-изготовителя;
  3. – индикаторы состояния напряжения на входах №1 и №2;
  4. – напоминающая надпись;
  5. – переключатель выбора приоритетного ввода;
  6. – индикаторы приоритетности входов №1 или №2 (или отсутствия приоритета);
  7. – индикаторы активности ввода №1 или ввода №2;
  8. – выходные розетки для подключения нагрузки.

С панели управления можно осуществить контроль:

  1. Напряжения на Входах прибора №1 и №2 (по индикаторам поз.3, Рис.1). Светодиод светится желтым, при наличии не удовлетворяющего требованиям пользователя напряжения на входе, или зеленого свечения, при наличии нормального напряжения на входе. При отсутствии напряжения на входе светодиод не светится.
  2. Активного ввода (по индикаторам поз.7, Рис.1). Светодиод светится зеленым цветом под символом катушки контактора на активном вводе.
  3. Контроль приоритетного ввода (по индикаторам поз.6, Рис.1). Светодиод соответствующего ввода светится синим цветом, при установке приоритета на нем. При отсутствии приоритета индикаторы не светятся.

С панели управления возможно произвести следующие управляющие воздействия:

  1. Выбрать приоритетный ввод, нажимая на кнопку поз.5, Рис.1.
  2. Подключить кабели питания нагрузки в розетки поз.8, Рис.1.

Прибор имеет выход только на встроенные розетки, предназначенные для подключения питаемых нагрузок, оборудованных шнурами с вилками типа С13.

На задней панели прибора расположены входные разъемы для подключения питания вводов, защитный тепловой выключатель и нанесена табличка с заводским номером.

Общий вид задней панели прибора приведен на Рисунке 2.

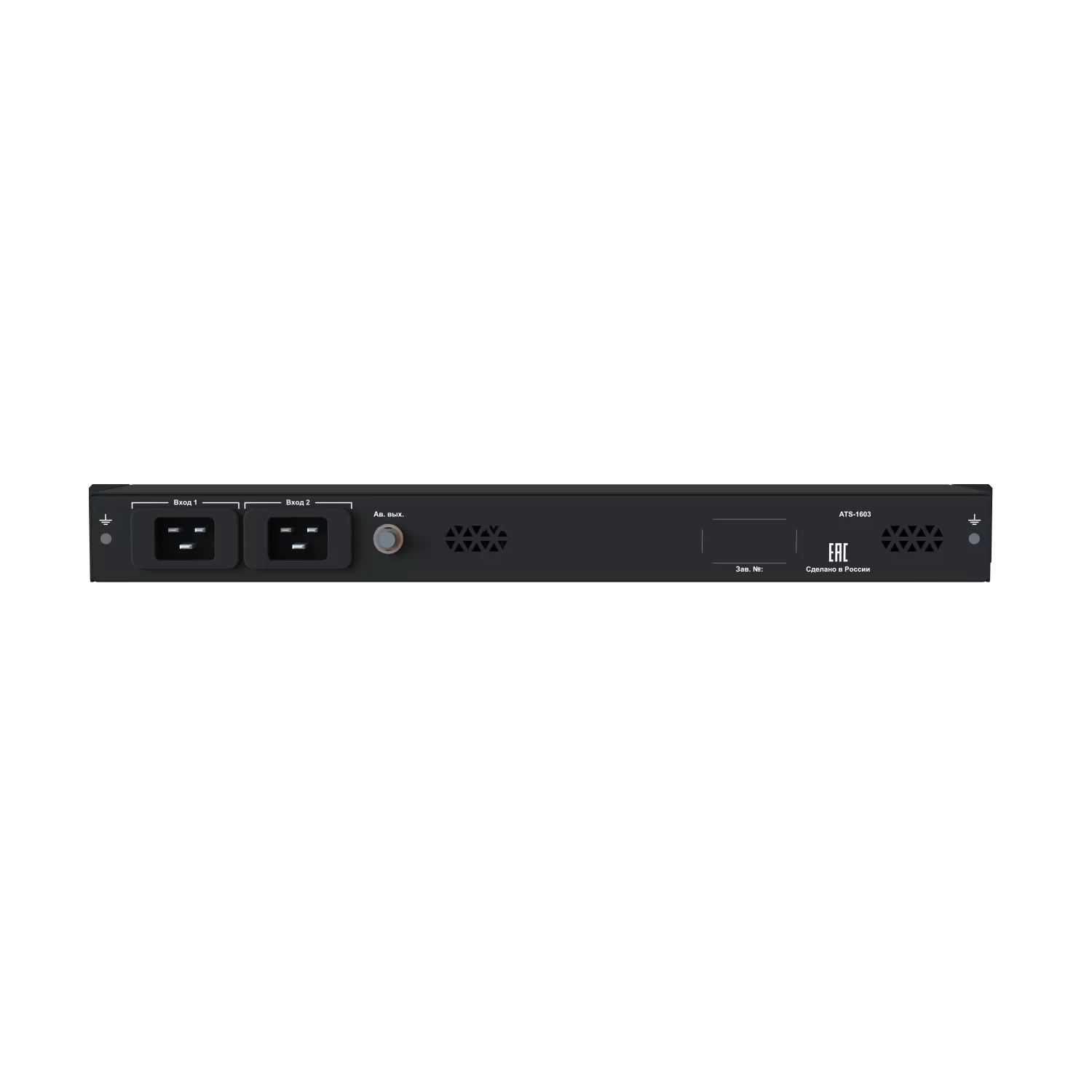

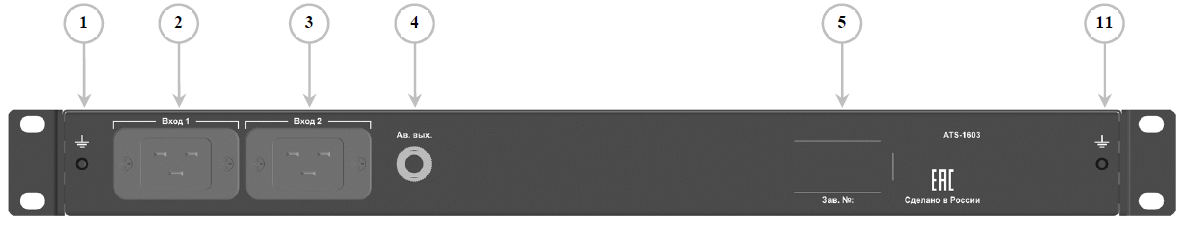

Рисунок 2. Электронно-механический АВР ATS-1603, задняя панель.
Рисунок 2. Электронно-механический АВР ATS-1603, задняя панель.

Где:

  1. – точки подключения видимого заземляющего проводника;
  2. – вилка подключения кабеля питания ввода №1 (IEC C20);
  3. – и вилка подключения кабеля питания ввода №2 (IEC C20);
  4. – защитный автоматический тепловой выключатель;
  5. – место нанесения таблички заводского номера.

На задней панели можно осуществить контроль положения защитного теплового выключателя. Выключателем защищены выходные розетки устройства.

На задней панели осуществляется подключение кабелей питания вводов. Для подключения применяются шнуры питания с розетками С19. Необходимо выбирать сечение проводников шнура исходя из допустимой нагрузки и температуры окружающей среды.

Заземляющий проводник может быть подключен с левой или с правой стороны корпуса. Для крепления используется винт и зубчатая шайба из комплекта прибора.

Все электронные и электрические компоненты прибора, кроме входных вилок, выходных розеток и автомата защиты собраны на печатной плате. Все компоненты установлены в жесткий металлический корпус, предназначенный для установки в телекоммуникационные шкафы стандарта 19”.

Прибор не подлежит техническому обслуживанию или ремонту пользователем во время эксплуатации. Приборы, вышедшие из строя во время установленного срока службы, для проведения ремонта необходимо направлять изготовителю или его представителям.

Принцип действия АВР ELEMY ATS-1603

Принцип действия АВР ELEMY ATS-1603 устройства основан на его способности контролировать напряжение питающей сети, подключенной ко входу, и на основе полученного значения и соответствия этого значения заданным уставкам, принять решение о возможности подачи напряжения на выход устройства, подключив к питающей сети нагрузку.

Анализ напряжения питающей сети на соответствие ее качественным показателям, приемлемым для питания нагрузки, производится по разработанному специалистами компании изготовителя алгоритму, позволяющему за очень короткий промежуток времени определить наличие напряжения, его величину и произвести проверку полученных данных на соответствие заданным уставкам.

При анализе входного напряжения исключаются ложные сигналы, возникающие по причине появления в сети кратковременных импульсов и высокочастотных помех, гармоник, не влияющих на работу питаемого оборудования и не приводящих к его выходу из строя.

В случае обнаружения несоответствия характеристик напряжения на входе заданным уставкам, контроллер устройства принимает решение отключить выход прибора от этого входа (или не включать его) и осуществить питание нагрузки от другого входа, если на нем присутствует соответствующее уставкам напряжение.

Переход с одного входа на другой произойдет в течение фиксированного промежутка времени, заданного разработчиком, независимо от фазы напряжения и тока в сети.

Состояние прибора и его режим работы отображается индикаторами на передней панели.

В приборе предусмотрена возможность выбора приоритета входа. При выборе приоритета входа №1 и наличия на нем соответствующего уставкам напряжения – питание нагрузки будет осуществляться именно от этого входа. Если произвести выбор приоритета на вход №2 и на нем присутствует нормальное напряжение, переключится и питание нагрузки на вход №2.

Выбор приоритета производится кнопкой на передней панели (поз.5, Рис.1) по следующему алгоритму:

  1. Первое нажатие переключает индикацию текущего состояния приоритета в режим выбора – светодиоды начинают мигать (или тот который ранее светился, обозначая приоритет ввода или оба, если выбран вариант без приоритета).
  2. Если не совершать дальнейших действий, то через 10 секунд прибор выйдет из режима выбора приоритета, сохранив текущее состояние.
  3. Если дальше последовательно нажимать кнопку, будет происходить поочередное переключение режима приоритета, индикаторы поз.6, Рис.1 миганием будут поочередно отображать режимы: приоритет ввода №1, приоритет ввода №2, нет приоритета.
  4. После выбора нужного режима приоритета и по истечении таймаута в 10 сек. Прибор переключится в выбранный режим, соответствующий индикатор приоритета начнет светится (или оба погаснут в режиме без приоритета).

Если напряжение на приоритетном вводе пропадет, то произойдет переключение на резервный ввод. После восстановления нормального напряжения на приоритетном вводе произойдет возврат на этот ввод, с задержкой по времени, установленной разработчиком.

Монтаж ELEMY ATS-1603

Прибор устанавливается в телекоммуникационную стойку или шкаф на стандартные 19-ти дюймовые направляющие. Для крепления прибора применяется монтажный набор, состоящий из закладных гаек М6, винтов М6 и пластиковых или стальных шайб, входящий в комплект поставки.

Подключение внешних цепей питания выполняется шнурами заводского изготовления. Источник питания должен соответствовать по мощности нагрузке, планируемой к подключению от АВРа. Розетка, к которой подключается прибор должна быть оборудована заземляющим контактом.

Заземляющий проводник подключается винтом М4. Для надежного подключения многожильного проводника рекомендуется использование кольцевого наконечника под опрессовку. Подключение одножильного проводника должно осуществляться кольцом.

Часто задаваемые вопросы

Что такое АВР?

АВР – это Автоматический Ввод Резерва или Автоматика Включения Резерва, ATS – Automatic Transfer Switch (Eng).

Устройства автоматического ввода резерва нашли широкое применение во всех отраслях, когда необходимо обеспечить, непрерывную или почти непрерывную, подачу электроэнергии от одного из двух источников питания.

АВР выпускаются в виде законченных модульных устройств, устанавливаемых на DIN-рейку или на монтажные панели, в корпусах, позволяющих врезать их в панели управления и дверцы шкафов или в виде сложных сборных устройств, представляющих собой ячейки или шкафы от маленьких, настенного или напольного исполнения, до устройств весьма внушительных размеров.

Устройства отличаются между собой временем переключения, которое может варьироваться от нескольких миллисекунд до нескольких секунд, коммутируемыми токами, диапазон которых начинается с единиц и заканчивается тысячами ампер, номинальными напряжениями от сотен Вольт до десятков Киловольт.  На ряду с этим реализуется различная логика управления, отличается объем контролируемых и настраиваемых параметров.

Почему АВР быстродействующий?

В устройствах время от момента ухудшения качества электроэнергии или её полного пропадания на рабочем входе до переключения на альтернативный вход составляет миллисекунды.

Почему АВР электронно-механический?

Электронный – в основе всех устройств микроконтроллер. Механический – коммутация нагрузки осуществляется силовыми реле.

Коммутацию нагрузки можно производить как силовыми реле, так и различными полупроводниковыми приборами.

Почему применяем реле? Полупроводниковые приборы имеют значительные потери на p-n переходе при коммутации и не исключают полностью токи утечки в отключенном состоянии. Реле не имеют таких недостатков.

АВР или ИБП?

ИБП обладает рядом неоспоримых достоинств и в первую очередь при отсутствии напряжения на вводе обеспечивает кратковременную, до нескольких часов, работу в автономном режиме. При длительных перерывах в питании ИБП не обеспечит бесперебойную работу нагрузки.

Когда существует вероятность длительного отсутствия питания, необходимо применение двух вводов и АВР. Если АВР «медленный», то после него необходимо установить ИБП, а если быстродействующий, то этого может не потребоваться.

Во многих современных устройствах кратковременные перерывы в питании от одной до нескольких десятков миллисекунд не вызывают сбоев в работе. Если на объекте или в составе системы есть два ввода питания, где исключается возможность одновременного пропадания напряжения на обоих вводах, то в этом случае можно сэкономить на применении ИБП, используя быстродействующий АВР.

АВР в роли автоматического байпаса

Даже в тех случаях, когда применение ИБП обосновано и он применяется, нельзя говорить об абсолютной надежности. ИБП тоже устройство, которое необходимо обслуживать и которое может выйти из строя. В ответственных системах, которые нельзя отключить, для обеспечения возможности проведения ТО или замены ИБП, без перерывов питания в нагрузке, применяются сервисные байпасы. А если ИБП вышел из строя? Сервисный байпас не поможет. В этом случае может быть полезен быстродействующий АВР, применяемый как автоматический байпас.

Почему АВР, а не переключатель фаз?

В качестве дешевого решения вместо полноценного АВРа действительно иногда применяют переключатели фаз (РВФ, ПЭФ и др.). Но это не очень хорошее решение, так-как данные реле рассчитаны на работу именно с разными фазами одного источника и в подобных реле не производится коммутация нулевого проводника. То есть придется объединить нулевые проводники от двух источников питания в своем распределительном щитке или шкафу.

Будет ли работать такая схема? Да будет, но!

Во-первых, если источники далеко друг от друга, то возможно, что между их нулевыми проводниками будет существовать какая-то разница потенциалов и по нулевым жилам ваших вводных кабелей постоянно будет протекать ток. Ваши кабели при этом будут стремиться превратиться в греющие и, например, при попадании грозовых разрядов в землю в районе одного из источников, могут нагреться сильно, быстро и в последний раз…

Во-вторых, при нештатных ситуациях в распределительном пункте питающего источника (пропал контакт с частью нулевой шины, например, при ремонте или по старости) есть вероятность запитать однофазные нагрузки этого пункта от нашего второго источника через свои вводные кабели, в этот момент они частенько выгорают и уносят с собой всех «попутчиков».

Эта же проблема есть и у наипростейших АВРов, переключающих только один полюс (фазы).

Почему АВР, максимум на 30А?

Данный предел является компромиссом между коммутируемой мощностью и скоростью переключения вводов. Как уже упоминалось мы стараемся не использовать для коммутации электронные ключи, а в случае механической коммутации силовых цепей, к сожалению, с ростом нагрузки страдает быстродействие.

А что так дорого?

Мы не стремимся попасть в нишу «очень доступных» одноразовых поделок, заполнивших наш рынок, тут китайцы бесспорные лидеры. Разрабатывая и изготавливая продукцию, рассчитываем на то, что она должна работать возможно не одно десятилетие и не в тепличных условиях. Например, проводили испытания работоспособности прибора ATS-1201 при температуре окружающей среды 100 градусов по Цельсию. Для достижения таких возможностей мы применяем только качественные комплектующие известных во всем мире производителей, изготавливаем качественные корпуса и обеспечиваем сборку электроники согласно ГОСТам.

Можно ли изготовить на коленке «аналогичное» решение на базе китайских или так любимых многими «псевдо-российских» комплектующих за «гораздо меньшие деньги»? Конечно можно, но и надежность и характеристики будут соответствующими: на годик хватит, а как гарантия закончится хоть трава не расти!

Есть ли у вас схемы подключения вашего оборудования?

Да, есть и не только схемы! Проектным организациям и пользователям предоставляем все необходимые данные: схемы подключения и габаритные чертежи в редактируемом виде, 3D модели оборудования, шаблоны паспортов и руководства по эксплуатации.

И, конечно же, консультируем по всем особенностям использования оборудования.

АВР или стоечный переключатель нагрузки?

В среде телекома и смежных IT-систем часто оперируют термином «стоечный переключатель» или «стоечный переключатель нагрузки». В описанном случае имеется ввиду не ручной, а именно автоматический переключатель. Так с легкой руки какого-то менеджера по продажам в свое время начали называть устройство иностранного происхождения похожее по функции на наш АВР, но в 19-ти дюймовом исполнении (ATS – дословно переводится как автоматический переключатель). То, что мы с тех пор привыкли называть стоечным переключателем, имеет особенности. Первое это установка именно в стойки и шкафы 19”. Второе упрощенный алгоритм определения характеристик напряжения (работает только в чистом питании, как правило). Третья важная особенность: малое время переключения, обеспечивающее бесперебойность работы оборудования, подключаемого непосредственно к выходу переключателя. Т.е. если АВР устанавливается в стойку или шкаф 19” и имеет достаточное быстродействие (до 18-20мс), то он может являться и автоматическим стоечным переключателем.

Вы можете купить ELEMY ATS-1603 электронно-механическое устройство автоматического ввода резерва в интернет-магазине Cyber Networks авторизованного партнера ELEMY по выгодной цене с доставкой по РФ.

Артикул: ATS-1603 Категория: Метки: ,
Бренд

Страна производитель

Производитель

Модель

Примечание

, ,

Наименование параметра Значение
Характеристики напряжений и токов:
Напряжение на вводах устройства номинальное, VAC 230
Напряжение питания допустимое, VAC 90 ÷ 300
Частота переменного тока на вводах устройства, Hz 35-75
Диапазон напряжений на вводах, не обрабатываемых устройством (уставки), VAC 180 ÷ 250
Значение напряжения на вводах, воспринимаемое прибором как отсутствие, менее, VAC 100
Значение напряжения на вводах, воспринимаемое прибором как пониженное (уставка минимального напряжения), менее, VAC 180
Значение напряжения на вводах, воспринимаемое прибором как перенапряжение (уставка максимального напряжения), более, VAC 250
Номинальный ток нагрузки, для категории АС-1, А 16
Гистерезис напряжения в уставках, VAC 7
Потребляемая от сети мощность, не более, W 5
Точность измерения напряжения на вводах, не хуже, % 1
Временные характеристики:
Время перехода на питание от исправного ввода:
При переключении с одного ввода на другой, при изменении приоритета, не более, мс 6
при пропадании напряжения или выхода его за значения 180-250В, не более, мс 10
Общие эксплуатационные характеристики:
Количество встроенных розеток для подключения нагрузки, шт. 12
Тип розеток для подключения нагрузки, IEC 60320 C13
Тип вилки подключения прибора, IEC 60320 C20
Сечение жил кабеля для подключения ввода, не менее, мм2 1,0
Сечение жил кабеля для подключения нагрузок, не менее, мм2 0,75
Механическая долговечность контактов при нагрузке категории AC-1, не менее, циклов 10 000
Диапазон температур эксплуатации, °С 5 ÷ 60
Диапазон температур хранения, без конденсации влаги, °С -20 ÷ 45
Относительная влажность воздуха, при температуре +25°С, не более, % 80
Климатическое исполнение по ГОСТ 15150-69 УХЛ-4
Степень защиты оболочки по ГОСТ 14254-2015 IP30
Габаритные размеры (без учета кронштейнов), ВхШхГ, мм 44,5х440х110
Масса нетто, кг, не более 1,9
Средний срок службы, не менее, лет 10
Цвет RAL 9005 (черный)

Комплект поставки

1. Электронно-механический АВР ATS-1603 1 шт.
2. Монтажные кронштейны на направляющие 19” 2 шт.
3. Монтажный комплект:
    – Винт М6 со сферической головкой, цинк, крест 4 шт.
    – Гайка М6, закладная, под 19” направляющие 4 шт.
    – Шайба-чашка пластиковая, под винт М6 4 шт.
– Винт М4 фланцевый, черный, крест 6 шт.
4. Комплект заземления:
    – Винт М4х8 с полукруглой головкой, цинк, крест 1 шт.
    – Шайба зубчатая, нержавейка, М4 1 шт.
5. Паспорт (Руководство по эксплуатации) 1 шт.
6. Упаковка индивидуальная или групповая 1 шт.
