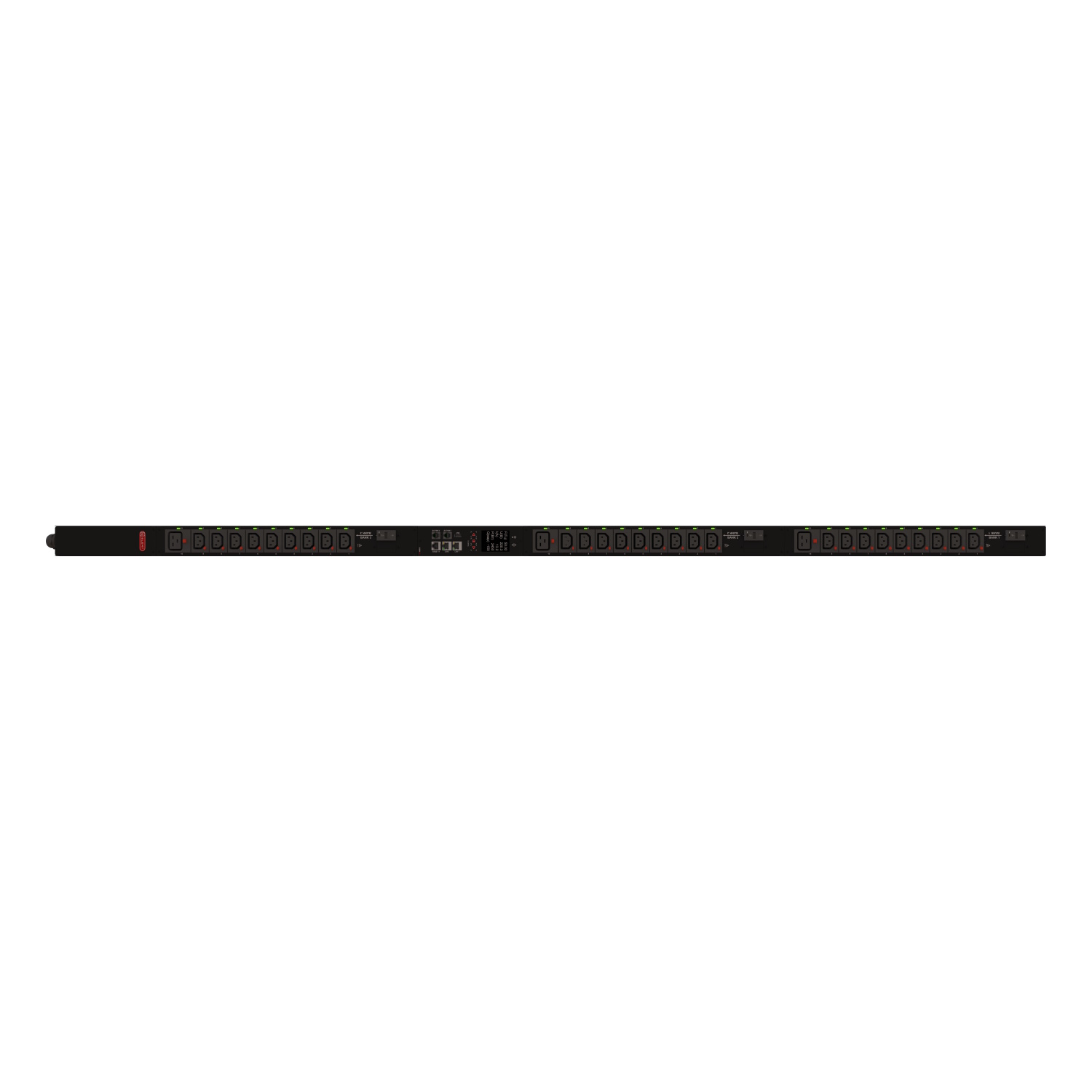

ELEMY iPDU-9022: Managed, ZeroUnit, 400V, 16А, (3) C19; (27) C13

ELEMY iPDU-9022: Managed, ZeroUnit, 400V, 16А, (3) C19; (27) C13 – это высокотехнологичный микропроцессорный комплекс, разработанный и произведенный в России. Предназначен для распределения питания, точного мониторинга энергопотребления и удаленного управления каждой розеткой в Вашем серверном шкафу.

В отличие от стандартных PDU, наш прибор обеспечивает управление и мониторинг по каждой розетке в отдельности, позволяя вам видеть полную картину энергопотребления вашего оборудования (ток, напряжение, мощность, учет электроэнергии) и оперативно реагировать на нештатные ситуации.

Серия БРП iPDU-9000 – это однофазная или трехфазная модификация с максимальным током нагрузки 32А на фазу, управлением и мониторингом по каждой розетке, передачей информации по сети Ethernet.

Серия iPDU-9000 проходит индивидуальную калибровку измерительных блоков для улучшения метрологических показателей. Приборы подвергаются расширенному перечню контрольных операций на стадии выходного контроля и прогону. Выходной контроль по всем пунктам контрольных операций проходит каждое изделие, независимо от их количества в партии.

Прибор с модулем мониторинга на платформе Elemy 2.0, с поддержкой защищенных протоколов SNMP v.3 и HTTPS. Поддерживают соединение по сети Ethernet на скорости до 1Gb/s. Обеспечивают возможности мониторинга с подключением внешних датчиков.

Все интеллектуальные блок распределения питания ELEMY

• Российский аналог блоков распределения питания ELEMY iPDU на зарубежного конкурента APC METERED RACK PDU, APC SWITCHED RACK PDU и APC MANAGED RACK PDU
• Новые линейки ELEMY iPDU интеллектуальных блоков распределения питания (сравнительная таблица)

Ключевые преимущества ELEMY iPDU-9022

• Полностью Российская разработка и производство. Мы гарантируем высокое качество, надежность и соответствие требованиям локального рынка.
• Поддержка всех современных защищенных протоколов по сети Ethernet на скорости до 1Gb/s. Два встроенных порта (100Mb/s и 1Gb/s) с режимом коммутатора позволяют подключать приборы по каскадной схеме.
• Управление и мониторинг каждой розетки. Включайте, отключайте или перезагружайте любое подключенное устройство по команде оператора и заранее заданному сценарию. Полный набор отслеживаемых параметров электропитания и технический учет потребления на каждой розетке.
• Передовая надежность работы. Двойная система питания (резервирование) повышает безотказность прибора. Гидравлические автоматические выключатели защищают от перегрузок и КЗ даже при экстремальных температурах.
• Многоуровневая индикация. Световая индикация на каждой розетке и информативный цветной дисплей позволяют мгновенно оценить состояние системы локально.
• Мониторинг окружающей среды. Поддержка до 2-х внешних цифровых датчиков ELEMY DWS-2001 или DWS-2101, и 4-х дискретных входов типа “сухой контакт” для контроля температуры, влажности и состояния стороннего оборудования.

Конфигурации серии ELEMY iPDU-9000

Основные сведения ELEMY iPDU-9022

Прибор обеспечивает возможность управления каждой розеткой в отдельности. Каждая розетка в блоке может быть включена и отключена пользователем или в автоматическом режиме по заданному сценарию с интервалами времени. Розетки подключены к источнику питания через автоматический выключатель, установленный в каждом блоке (банке). Функционал может быть дополнен.

Прибор позволяет удаленно контролировать электрические параметры сети питания по каждой розетке в отдельности. Производится измерение напряжения, тока, мощности, учет потребляемой электроэнергии. Для каждой розетки возможно установить допустимые значения параметров (уставки), а также заданы заводские уставки конструктивные, инициирующие сообщения о перегрузке розетки или блока.

Кроме того, выполняется расчет потребления и нагрузки суммарно для всего БРП или по фазам.

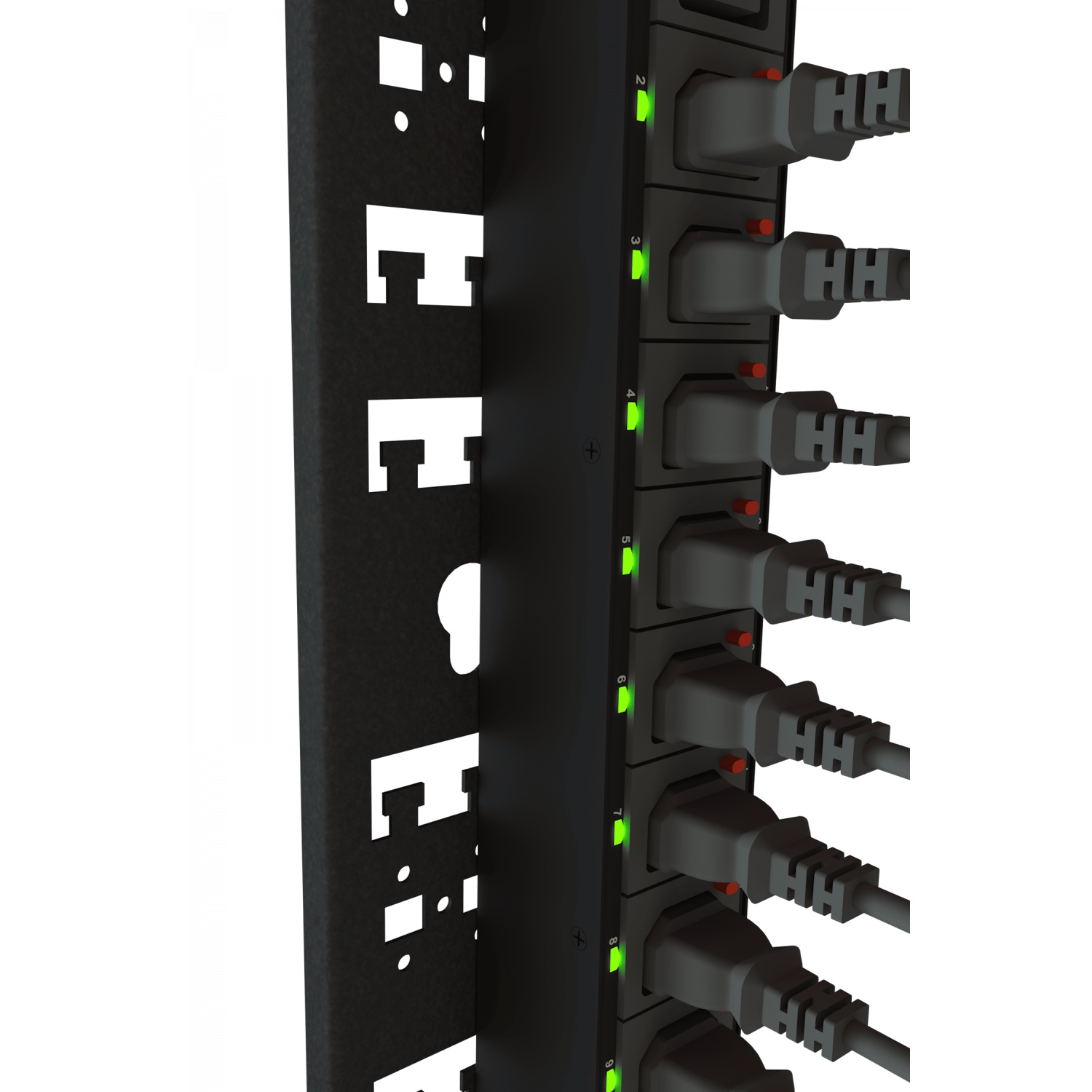

Прибор обеспечивает многорежимную световую индикацию состояния розеток. Индикация различных состояний на розетке позволяет оперативно сориентироваться в ситуации. Состояние определяет цвет индикатора и режим его включения.

Прибор имеет дополнительные возможности мониторинга. К модулю управления устройства могут быть подключены до двух цифровых датчиков из линейки DWS компании Elemy, а также внешние датчики типа «сухой контакт».

Функция мониторинга параметров питающей сети включает в себя измерение и контроль:

1. Напряжения на каждой фазе/вводе (фазное напряжение питания).
2. Частоту напряжения по каждой фазе/вводу.
3. Ток, потребляемый нагрузкой по каждой розетке.
4. Ток, потребляемый нагрузкой по фазе/блоку.
5. Полную, активную и реактивную мощность, потребляемую нагрузкой по каждой розетке.
6. Полную, активную и реактивную мощность, потребляемую нагрузкой по фазе/блоку.
7. Коэффициент мощности (PF) по каждой розетке.
8. Технический учет потребленной электроэнергии по каждой розетке.
9. Технический учет потребленной электроэнергии по фазе/блоку.

Функция мониторинга нештатных ситуаций включает в себя контроль:

1. Включенного положения автоматических выключателей в блоке розеток.
2. Отсутствия перегрузки по току или мощности розеток и блоков.
3. Снижение потребляемой нагрузкой мощности ниже установленного порога.
4. Отказ в системе питания ПДУ или другие внутренние неисправности.

Наличие защитного автоматического выключателя на входе каждой группы розеток снижает вероятность полного отключения питания в стойке с оборудованием и защищает цепи прибора от повреждения при коротком замыкании в нагрузке или при перегрузке.

В устройстве применяются автоматические выключатели с гидравлическим замедлением, что обеспечивает стабильные характеристики защиты в широком диапазоне температур эксплуатации.

Возможен локальный контроль положения автомата визуально, по положению рокера, по светодиодной индикации в блоке и индикации на дисплее модуля управления. Имеется защита от случайного отключения автомата по неосторожности.

Наличие двойной системы питания в БРП повышает надежность и безотказность работы прибора. Питание всех узлов прибора дублировано и отказ любого компонента в схеме питания прибора не приведет к его полному отказу и отключению потребителей. Сообщение о наличии неисправности в приборе будет предано обслуживающему персоналу.

В приборе предусмотрена возможность настройки пользовательских уставок значений температуры, влажности и потребляемой мощности для дополнительной сигнализации о нештатных условиях. Сигнализация предусмотрена в виде индикации на приборе и отправки сообщений (трапов или событий) в систему мониторинга.

Управление и настройка прибора производится через Web-интерфейс. Локальное управление с панели прибора не предусмотрено (только квитирование аварийных сообщений). Функционал может быть расширен.

Для подключения в сеть организации в приборе предусмотрен интерфейс Ethernet. На модуле мониторинга устанавливается два порта, работающие в режиме коммутатора. Возможно подключение приборов к сети по каскадной схеме для экономии портов в коммутаторе стойки. Функционал может быть расширен.

В модели предусмотрена возможность локального наблюдения за работой прибора и параметрами питающих сетей на встроенном дисплее.

Режим нормальной работы и наличие активных аварий визуально контролируется при помощи соответствующих светодиодных индикаторов на панели управления.

Устройство может быть установлено вводом кабеля как снизу, так и сверху. При этом модуль управления может быть физически перевернут на устройстве или программно изменено направление вывода информации на экране.

БРП рекомендуется для применения в системах электроснабжения телекоммуникационного оборудования, комплексов хранения, обработки и передачи данных, устройств автоматики и управления промышленным оборудованием и технологическими процессами. Подойдет для применения в закрытых защищенных сетях с высокими требованиями к безопасности, индивидуальными требованиями покупателя к обеспечению защиты информации.

Органы управления ELEMY iPDU-9022

Где:

1 – Винты крепления модуля мониторинга (2шт. крест PH2);
2 – Разъем подключения цифрового внешнего датчика типа DWS №2;
3 – Разъем подключения цифрового внешнего датчика типа DWS №1;
4 – Разъем подключения дискретных входов №1-№4;
5 – Разъем подключения прибора к сети Ethernet №2 (100Mb/s);
6 – Разъем подключения прибора к сети Ethernet №1 (1000Mb/s);
7 – Разъем подключения USB-носителя (Флешки);
8 – Кнопка «Сброс»;
9 – Кнопка «Назад» для перелистывания страниц на дисплее;
10 – Кнопка «Вперед» для перелистывания страниц на дисплее;
11 – Кнопка «Ввод»;
12 – Цветной графический дисплей;
13 – Зеленый индикатор «Режим работы»;
14 – Красный индикатор «Нештатный режим».

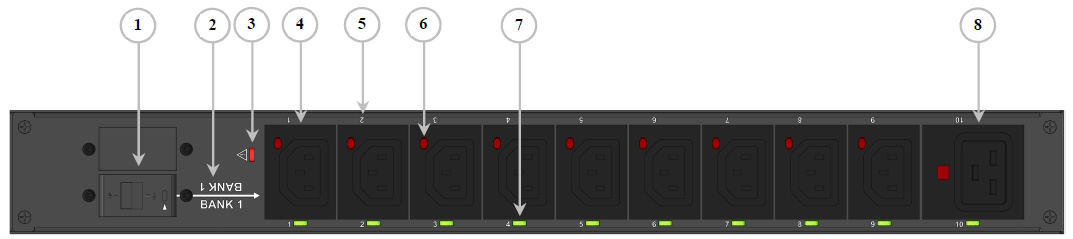

Где:

1 – Защитный автоматический выключатель группы розеток;
2 – Обозначение номера блока розеток;
3 – Световой индикатор нештатных режимов в блоке розеток;
4 – Розетки типа C13 (10А), 9 штук в блоке.
5 – Обозначение номера розетки в блоке;
6 – Кнопка разблокировки вилки (для розеток с фиксацией кабеля E-Lock);
7 – Световой индикатор состояния розетки;
6 – Розетка типа C19 (16А), 1 штука в блоке;
